中兴ZXDU98B601通信直流电源系统技术

3.1 整机结构

ZXDU98 B601直流电源系统包括基础单元、2U整流器扩展单元、1U整流器扩展单元和直流扩展单元。

基础单元的外观尺寸如图3-1所示，2U整流器扩展单元外观如图3-2所示，2U整流器扩展单元外观如图3-3所示，直流扩展单元的外观如图3-4所示。

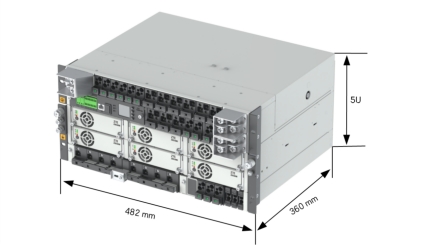

图3-1 基础单元外观尺寸图

中兴ZXDU98B601通信直流电源系统技术

参数，中兴ZXDU98嵌入式开关电源

中兴ZXDU98B601通信直流电源系统技术参数，中兴ZXDU98嵌入式开关电源

项目			配置说明
产品型号			l ZXDU98 B601小型室外型 l ZXDU98 B601小型室内型
基础单元（必配）	整流器	型号	ZXD3000或ZXD4000
	整流器	数量	l ZXD3000整流器：6个 l ZXD4000整流器：6个
	监控单元	型号	CSU519C
	监控单元	软件版本	V1.12.10.02
	交流配电	交流输入	l ZXDU98 B601小型室外型：2×100 A/4P空开，手动机械互锁 l ZXDU98 B601小型室内型：1×100 A/4P空开
		交流备用输出	l ZXDU98 B601小型室外型：最多配置3路1P空开 l ZXDU98 B601小型室内型：无
		交流防雷	l ZXDU98 B601小型室外型：满足30 kA（8/20 μs）防雷通流量 l ZXDU98 B601小型室内型：满足20 kA（8/20 μs）防雷通流量
	直流配电	电池输入	最大6路，6×125 A空开
		下电保护方式	LLVD1+BLVD
		直流负载输出（配电1）	l LLVD1：4×32 A空开
